一、产品介绍
ZX15型电阻器系列由圆筒形铁铬铝电阻元件组装而成，电阻器适用于交流50Hz,电压至660V及直流电压至440V的电路中，主要用作电动机的起动、制动与调速电阻之用，其容量为4.6KW。ZX15系列电阻因工作温度高，使用寿命长，重量轻，电阻温度系数小等一系列优点已逐步替代ZX1型系列电阻器
ZX15系列产品可配制成RS,RT,RK,RQ,RP,RY,RZ起动调整电阻器。

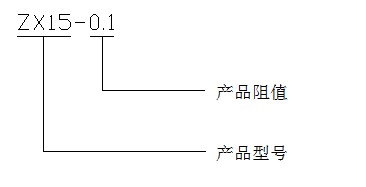

二、型号定义
三、主要参数
|
序号
|
型号
|
允许电流（A）
|
总电阻（Ω）
|
电阻元件
|
|
发热时间常数（秒）
|
数量
|
|
1
|
ZX15-5
|
215
|
0.10
|
186
|
5
|
|
2
|
ZX15-7
|
181
|
0.14
|
354
|
5
|
|
3
|
ZX15-10
|
152
|
0.20
|
252
|
5
|
|
4
|
ZX15-14
|
128
|
0.30
|
144
|
5
|
|
5
|
ZX15-20
|
107
|
0.40
|
186
|
5
|
|
6
|
ZX15-28
|
91
|
0.56
|
354
|
5
|
|
7
|
ZX15-40
|
76
|
0.80
|
252
|
5
|
|
8
|
ZX15-55
|
64
|
1.2
|
144
|
5
|
|
9
|
ZX15-80
|
54
|
1.6
|
225
|
5
|
|
10
|
ZX15-110
|
46
|
2.1
|
255
|
5
|
|
11
|
ZX15-75
|
39
|
3.0
|
192
|
5
|
|
12
|
ZX15-105
|
33
|
4.2
|
78
|
5
|
|
13
|
ZX15-140
|
29
|
5.6
|
50
|
5
|
|
14
|
ZX15-200
|
24
|
8.0
|
45
|
5
|
|
15
|
ZX15-280
|
20
|
11.0
|
90
|
5
|

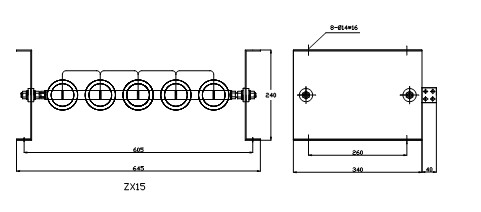

四、外形结构
