一、产品介绍
DG系列、SG系列干式变压器采用优质硅钢片、优质导线、精湛的加工技术、先进的制造工艺。DG系列、SG系列干式变压器适用于频率为50—60HZ、输入输电压不超过10000V、输出功率不大与1000KVA的各种供电场合，变压器各绕组容量的分配、外型安装尺寸要求可根据用户的要求的进行设计与制造，本公司制造的单、三相变压器产品被广泛用于风力发电、光伏发电、逆变升降压、照明、机床电器、冶金、自动化设备等。

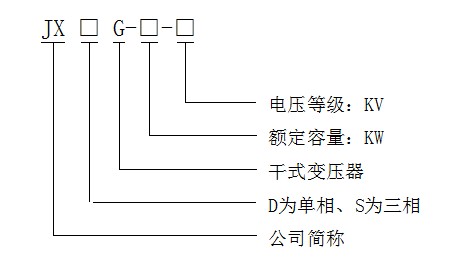

二、型号定义
三、技术参数
1、使用频率：50 / 60HZ ；
2、空载电流：< 4 % ；
3、耐压强度：2000V / min无击穿；
4、绝缘等级：F级（特殊等级可定制）；
5、绝缘电阻：≥2MΩ；
6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可�。�；
7、线圈允许温升：100K；
8、散热方式：自然风冷或温控自动散热；
9、噪音系数：≤30dB.

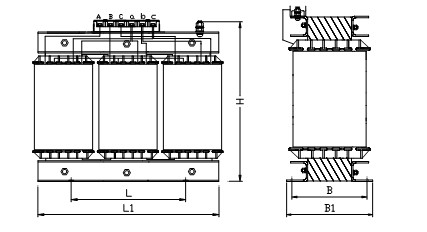

四、外型结构
五、主要尺寸
型号
相数
外形尺寸（mm）
重量(Kg)
长(L)
宽(B)
高(H)_
JXSG-3
3
350
280
380
30
JXSG -6
400
35
JXSG -10
50
JXSG -15
450
300
65
JXSG -20
85
JXSG -25
90
JXSG -30
110
JXSG -35
550
360
120
JXSG -40
130
JXSG -45
140
JXSG -50
150
JXSG -60
600
660
175
JXSG -80
200
JXSG -100
710
520
235
JXSG -150
250
JXSG -200
800
810
JXSG -250
330
JXSG -300
850
650
900
JXSG -350
950
700
1000
430
JXSG -400
480
JXSG -450
1100
1400
500
JXSG -500
1500
