    RXG20制动电阻器
    发布人:晶犀电阻 所属分类：RXG20电阻器 来源:www.caobentang.com.cn 点击率：25079
    RXG20制动电阻器

    一、产品介绍：

        陶瓷管表面缠绕立式波浪形合金电阻扁带，并在电阻表面涂覆一层阻燃、耐高温的涂层。立式波纹绕制有利于电阻的散热，涂层有效�；さ缱杷坎槐谎趸�，延长使用寿命。本品适用于变频器能耗制动、电气设备放电、模似负载等。

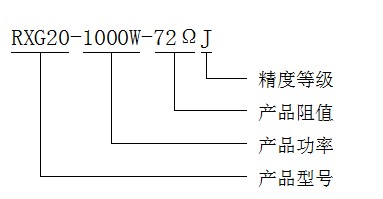

    二、型号定义：

    型号定义

    三、产品特点：

    额定功率范围：50W-2500W

    工作电压范围：U≤10KW

    额定阻值范围：1Ω-10K Ω

    绝缘电阻：    R≥100M Ω

    耐压范围：    AC 3.5KV  50Hz/1min

    防护等级：    IP00

    载流体材料：  0Gr25AL5/Gr20Ni80

    优点：高电压工作

    缺点：抗震性较差

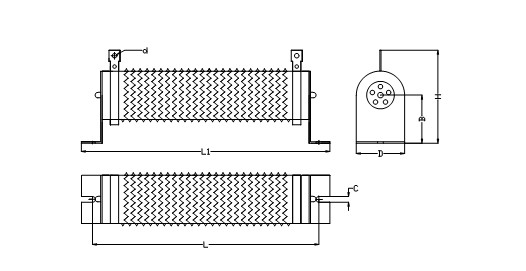

    四、外型结构：

    外型结构

    五、主要尺寸：

    型号

    L1

    L

    H

    B

    D

    C

    Φ

    RXG20-50

    146

    132

    60

    27

    28

    6.2

    4.5

    RXG20-60

    146

    132

    60

    27

    28

    6.2

    4.5

    RXG20-80

    195

    170

    60

    27

    28

    6.2

    4.5

    RXG20-100

    226

    212

    60

    27

    28

    6.2

    4.5

    RXG20-120

    226

    212

    60

    27

    28

    6.2

    4.5

    RXG20-150

    270

    245

    60

    27

    28

    6.2

    4.5

    RXG20-200

    325

    300

    60

    27

    28

    6.2

    4.5

    RXG20-300

    335

    310

    85

    42

    40

    8.2

    5.5

    RXG20-400

    410

    385

    85

    42

    40

    8.2

    5.5

    RXG20-500

    360

    335

    104

    42

    50

    8.2

    6.5

    RXG20-600

    410

    385

    85

    42

    40

    8.2

    5.5

    RXG20-800

    360

    335

    104

    42

    50

    8.2

    6.5

    RXG20-1000

    360

    330

    135

    65

    70

    8.2

    6.5

    RXG20-1200

    480

    450

    135

    65

    70

    8.2

    6.5

    RXG20-1500

    480

    450

    135

    65

    70

    8.2

    6.5

    RXG20-2000

    575

    545

    135

    65

    70

    8.2

    6.5

    RXG20-2500

    660

    630

    135

    65

    70

    8.2

    6.5

    六、电气、机械、环境特性：


    项目

    测试方法及检验标准

    试验标准

    电气特性

    使用温度范围

    -40°C-200°C


    电阻值

    标准值±5%

    GB5729.4.5

    短时间过载

    施加10倍额定负载5秒后无异样，电阻值变化在±2%+0.05Ω

    GB5729.4.13

    绝缘电阻

    端子和支架间施加DC1000V 60S绝缘电阻100M ΩC以上

    GB5729.4.6

    耐电压

    端子和支架间施加AC3500V 50Hz/1min后无异样，电阻的变化率为±1%+0.05Ω

    GB5729.4.7

    机械特性

    端子强度

    施加端子引出方向静载荷4.5Kg 10S无变形

    GB5729.4.16

    耐振性

    10-55Hz振幅1.5mm，XYZ三方向各2h,无接触不良，阻值变化在±1%+0.05Ω内

    GB5729.4.22

    环境特性

    耐热性

    350°C的恒温箱内，2h后无损伤、接触不良，阻值为±2%+0.05Ω

    GB5729.4.23

    低温冲击

    施加额定负载后，放-40°C的环境中放置15min,无断裂，变形，阻值为±2%+0.05Ω

    GB5729.4.23

    耐湿加载寿命

    40°C 90-95RH环境中，施加相当额定负载1/10的直流电压1.5h加载，0.5h切断，共500h后外观、端子无异常，电阻变化率在±3%+0.05Ω内

    GB5729.4.24

    加载寿命

    正�；肪诚率┘佣疃ǜ涸�，1.5h加载，0.5h切断，共500h后外观、端子无异常，电阻变化率在±5%+0.05Ω内

    GB5729.4.13
